许多客户在阅读解决方案库中的整体方案时存在问题。那么，如何正确地读取它们并将存储芯片的引脚焊接到电路板适配器上的正确位置呢？
每个存储器芯片(NAND型)具有以下信号:
数据总线:
D0，D1，D2，D3，D4，D5，D6，D7用于8位数据总线
D0、D1、D2、D3、D4、D5、D6、D7、D8、D9、D10、D11、D12、D13、D14、D15为16位数据总线。
不管数据总线比特率如何，每个存储芯片都具有以下特性控制线:CE、CLE、ALE、WE、RE、R/B、WP
此外，每个存储器芯片具有电源由pins提供:VCC和GND。
基本数据行标记为高级的（deluxe的简写） (x–行号，例如D0、D1、D2)
它们也可以标记为IO0、IO1、Io2或DQ0、DQ1、DQ2…
此外，一些现代存储芯片的标记如下:
IO0-0，IO0-1
IO1-0，IO1-1
IO2-0，IO2-1
这样的标记意味着IOx-ch (x-数据线的数量，荣誉勋爵–频道号)
另外请注意:
D0 = IO0 = DQ0
D1 = IO1 = DQ1
D2 = IO2 = DQ2
电子交易中心。
基本上是大头针啤酒，CLE，我们，RE，WP按原样标记，但也可以标记为:
ALE-0，ALE-1 (ALE0，ALE1，ALE#0，ALE#1)
CLE0分，CLE1分(0分，1分，CLE 0分，CLE 1分)
在这种情况下，数字意味着频道号。如果内存芯片没有通道号，那么它只有一个通道。
你第一个可能的问题可以是“CE и R/B呢？”,
例如:“我有一个带有CE0引脚排列的独石，但是PC-3000手册没有关于它的任何信息”。
所以，正如你们所记得的，在电子/工程中，计算是从零开始的。
然后我们有了:
CE0/CE1
CE1/CE2
CE2/CE3
CE3/CE4
结果是:
存储芯片的CE0应焊接到阅读器引脚排列的CE1
内存芯片的CE1应焊接到读卡器引脚的CE2上
内存芯片的CE2应焊接到读卡器引脚的CE3上。
也有情况下，然后行政长官没有任何数字(如图像)，然后需要焊接到CE1阅读器引脚。
R/B线呢？
从6.5.1.3701软件版本开始所有R/B线都可以焊接到阅读器上的任何一个R/B引脚。
这就是信号引脚排列的全部内容。本文的下一部分是关于电源的。
VCC和GND是电源引脚的默认标记。
这些标记有不同的变体:
VCC = VCCQ，VSP1，VSP2，VSP3，VSP4
GND = VSS，VSSQ
到底是什么:VCC和GND。
VCC-电源，外加
GND-地面，负，零
让我们看看LGA/TLGA、BGA63、BGA100引脚映射方案的示例。

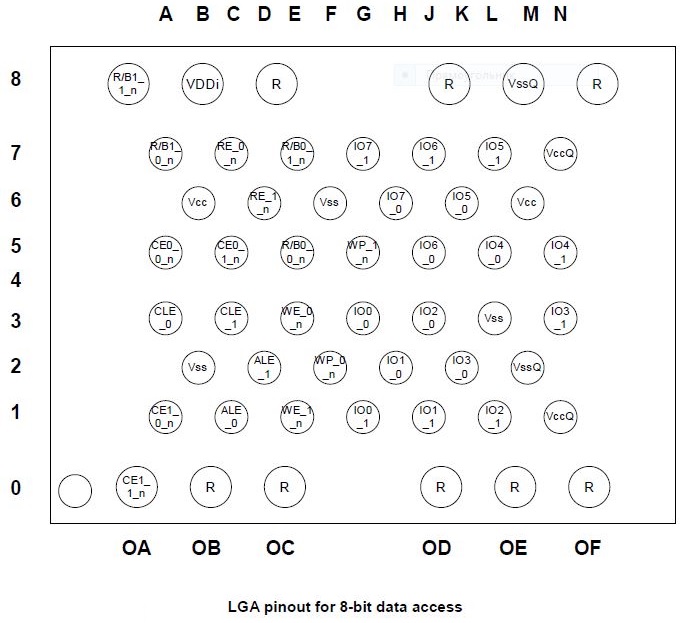

LGA/TLGA
IO0_0 IO0_1
IO1_0 IO0_1
IO2_0 IO0_1
IO3_0 IO0_1
IO4_0 IO0_1
IO5_0 IO0_1
IO6_0 IO0_1
IO7_0 IO0_1
CE0_0 CE0_1
CE1 0 CE1 1
R/B0_0 R/B_0_1
R/B_1_0 R/B1_1
CLE 0 CLE 1
ALE_0 ALE_1
我们_0我们_1
RE_0 RE_1
WP_0 WP_1
正如我们所见，每个信号都有自己的索引。
IO0-7 _ n–从IO0…到IO7–是数据总线。
但是“_ n”(_ 0，_ 1)——是频道号。
其他引脚上的相同标记:“_0”和“_1”表示“_0”是第一通道，“_1”是第二通道。
然后需要分别读这几行。首先需要焊接所有带有“_0”标记的管脚，并读取它们，然后焊接带有“_1”标记的管脚并读取它们。
基本上所有的LGA/TLGA存储芯片都有4行CE引脚，它们成对连接:
IO0_0 + IO0_1
IO1_0 + IO1_1
….
CLE_0 + CLE_1
ALE_0 + ALE_1
我们0 +我们1
铼0 +铼1
WP_0 + WP_1(它是写保护引脚，这条线可以不焊)
CE引脚的焊接:
CE0 _ 0–读者的CE1
сE0 _ 1–读者的CE2
CE1 _ 0–读者的CE3
读者的CE1 _ 1–CE4。
R/B线路–所有线路都可以焊接到R/B引脚。
此外，所有内存芯片都有BGA外形，因此我们有这些芯片的图像，需要翻转图像。

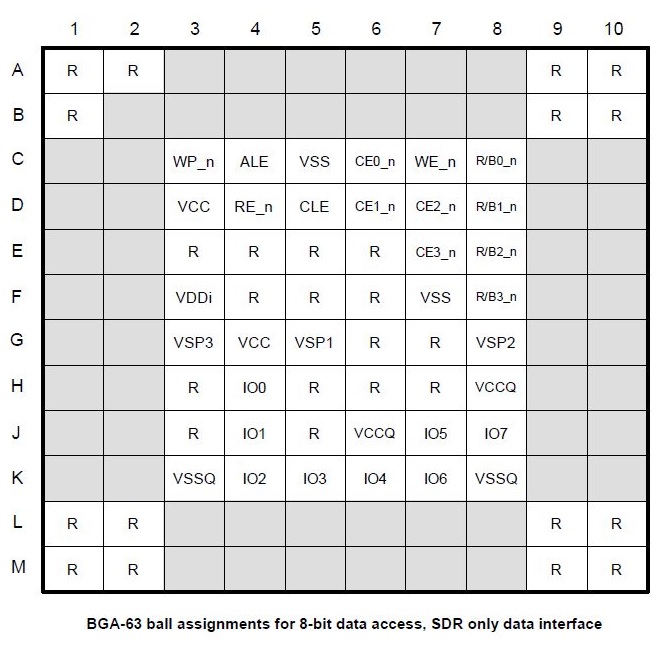

BGA63

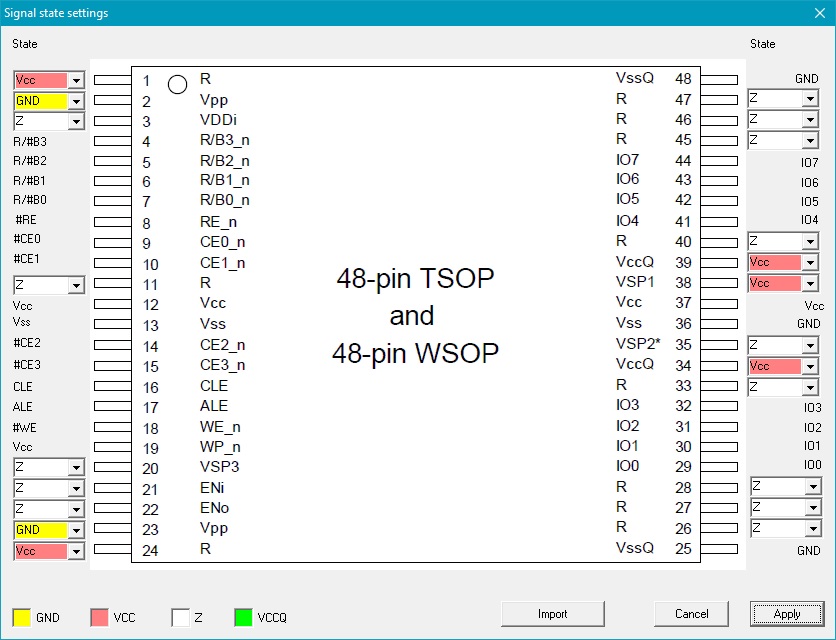

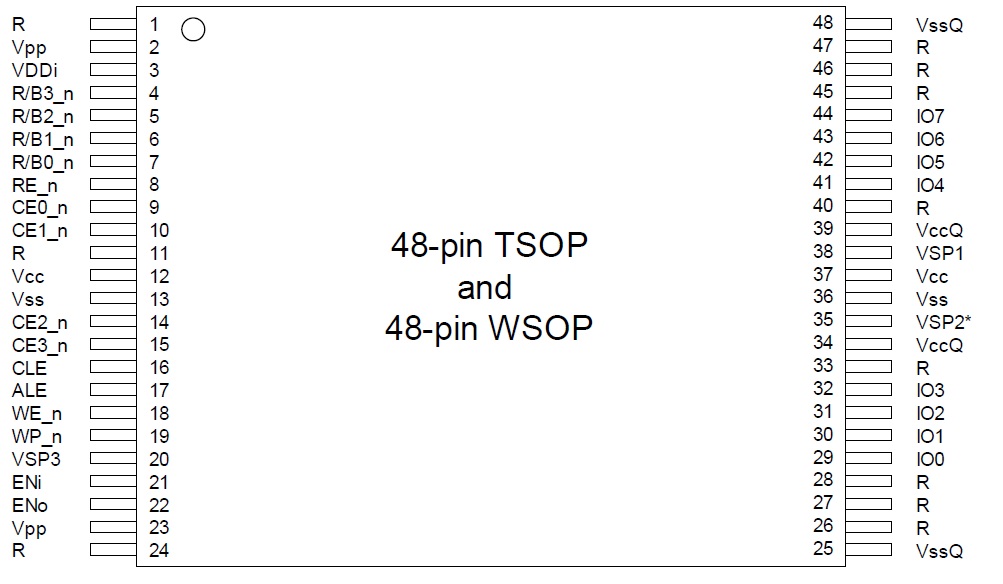

这款内存条与TSOP芯片的引脚排列大致相同:
读取器上的IO0–IO0引脚
读取器上的IO1–IO1引脚
读取器上的IO2–IO2引脚
读取器上的IO3–IO3引脚
读取器上的IO4–IO4引脚
读取器上的IO5–IO5引脚
读取器上的IO6–IO6引脚
读取器上的IO7–IO7引脚
CE0–读卡器上的CE1引脚
CE1-CE2别针在阅读器上
CE2-CE3别针在阅读器上
CE3–阅读器上的CE4引脚
R/B0、R/B1、R/B2、R/B3–所有这些引脚都可以焊接到读卡器的任何R/B引脚。
CLE-CLE别针在阅读器上
ALE–读卡器上的ALE引脚
阅读器上的RE-RE pin
我们——我们锁定读者
WP-不需要焊接。
电源位于以下引脚上:
阅读器的VCC 3.3 V至存储器芯片的VCC、VDDi、VSP1、VSP3、VSP2、VCCQ引脚。
读取器的GND到VSS，存储芯片的VSSQ
不需要焊接“R”引脚。它们被标记为保留。

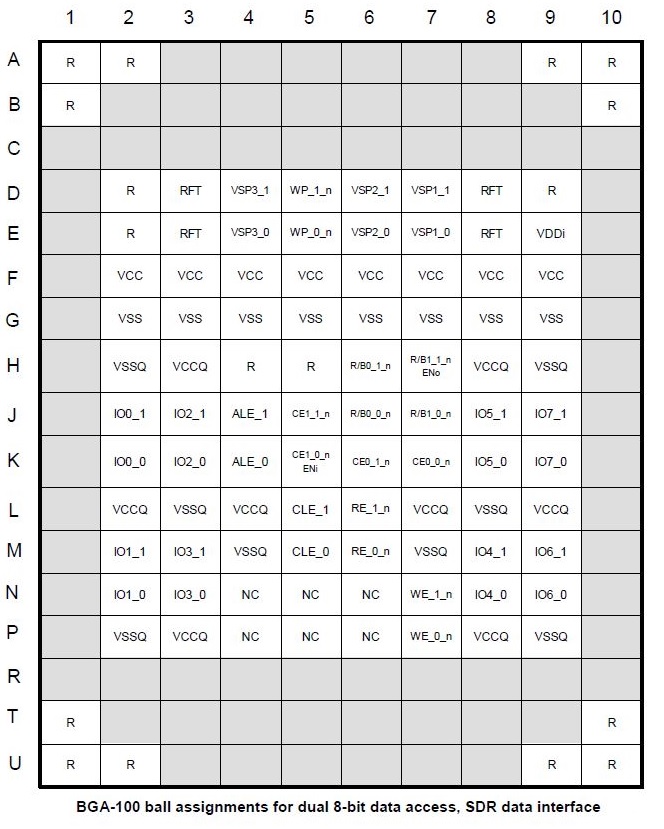

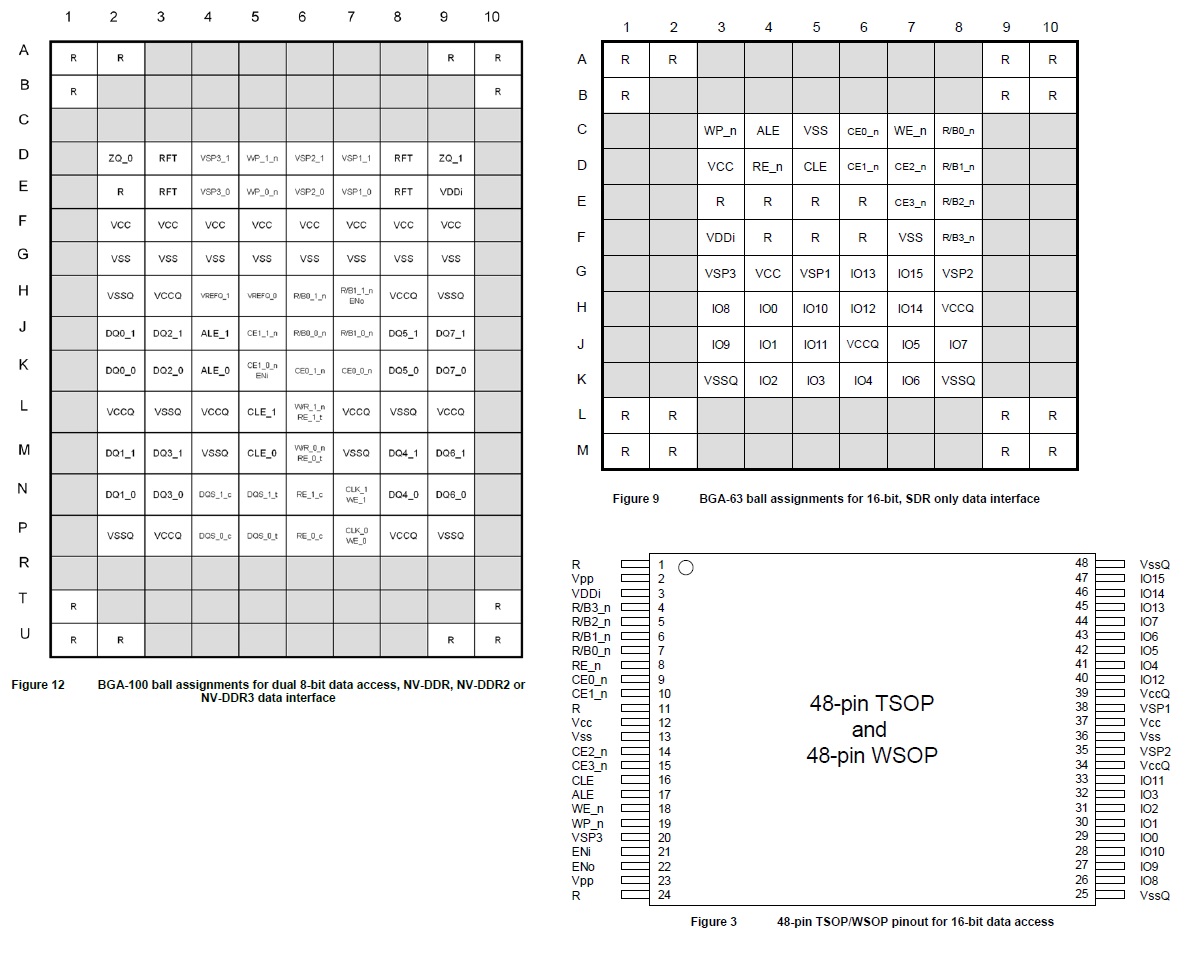

BGA100
这种类型的存储器芯片与LGA/TLGA芯片大致相同。
结果需要读取一个单独的通道:
频道0–IO0 _0…IO7 _0，CE0_0，CE1_0，阿莱_ 0，CLE_0，我们_ 0，RE_0
频道1–IO0 _ 1…IO7 _ 1，CE0_1，CE1_1，ALE_1，CLE_1，WE_1，RE_1
这种内存芯片类型的电源是:
阅读器的VCC 3.3 V到内存芯片的VCC、VDDi、VSP1、VSP2、VSP3、VCCQ。
阅读器的GND到VSS，内存芯片的VSSQ。
(最好焊接所有VCC、VCCQ、VSP、VSS、VSSQ引脚)

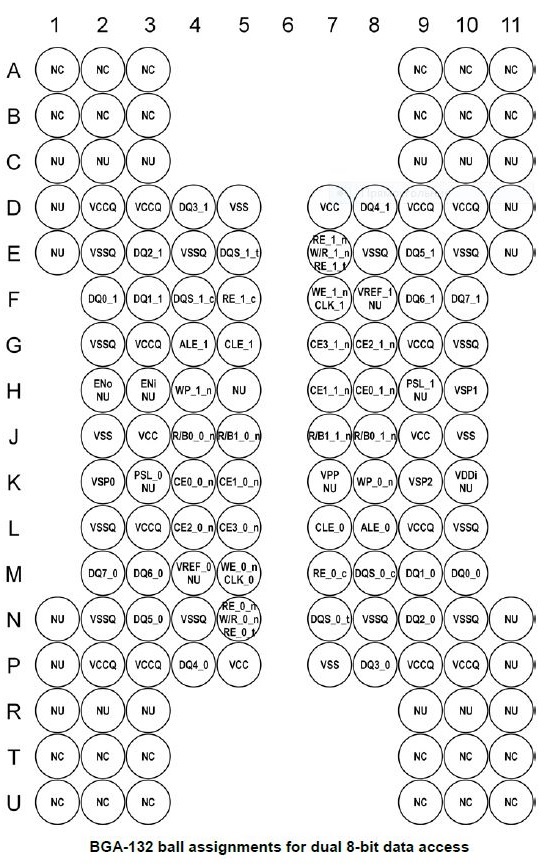

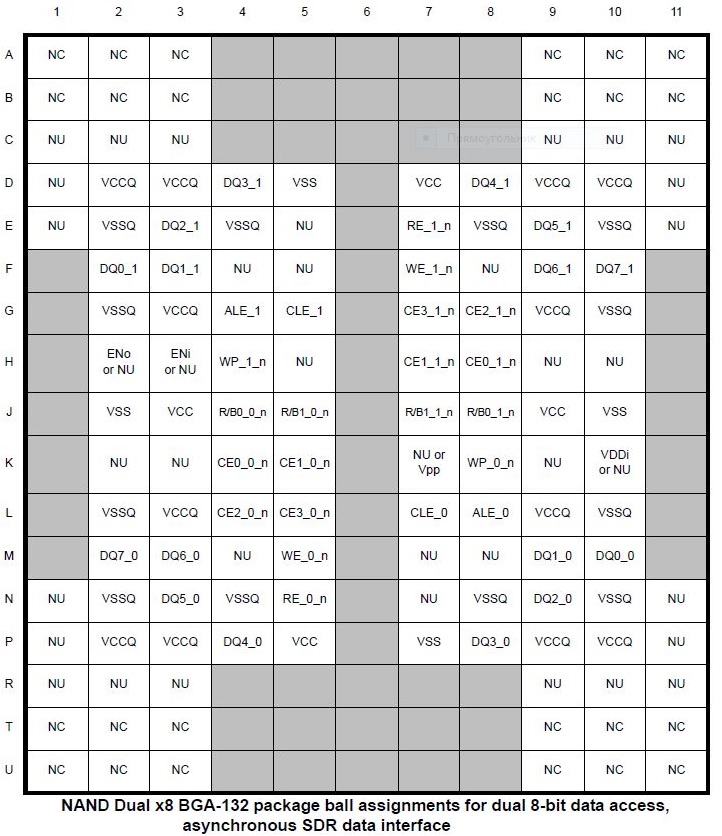

BGA132
与BGA152相同(请看下文)。
BGA136
与BGA152相同(请看下文)。

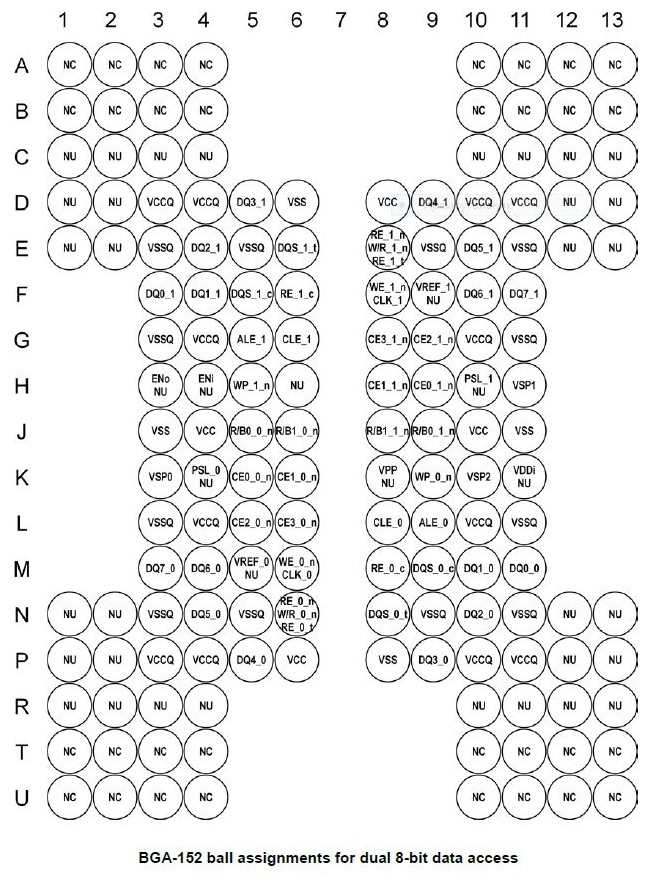

BGA152
这种存储器芯片可以具有8条CE线和2个通道。
频道0:
IO0_0，IO1_0，IO2_0，IO3_0，IO4_0，IO5_0，IO6_0，IO7_0
E0 _ 0，CE1_0，CE2_0，CE3_0
阿乐_0，CLE_0，我们_0，RE_0
R/B0_0，R/B1_0
频道1:
IO0_1，IO1_1，IO2_1，IO3_1，IO4_1，IO5_1，IO6_1，IO7_1
E0 _ 1，CE1_1，CE2_1，CE3_1
ALE_1，CLE_1，WE_1，RE_1
R/B0_1，R/B1_1
这个内存芯片可以通过BGA-152适配器(ACE提供)读取。
如果你没有这个，你可以订购或者将内存芯片焊接到电路板上:
1.如前所述，通过分离的通道(0和1)来实现。
2.如果存储器芯片具有不超过4个存储体，则通道可以成对组合:
IO0_0 + IO0_1
IO1_0 + IO1_1
IO2_0 + IO2_1
…….
CLE_0 + CLE_1
ALE_0 + ALE_1
我们0 +我们1
铼0 +铼1
如果您使用这种组合，那么CE线应按照以下方式焊接:
CE0 _ 0–致读者CE1
CE1 _ 0–致读者CE2
сE0 _ 1–致读者CE3
CE1 _ 1–致读者CE4
等等。
所有R/B线可以焊接到阅读器的任何一个R/B引脚。
读取器的VCC引脚焊接到存储器芯片的VCC和VCCQ引脚。
读取器的GND引脚焊接到存储器芯片的VSS和VSSQ引脚。
小小的奖金。

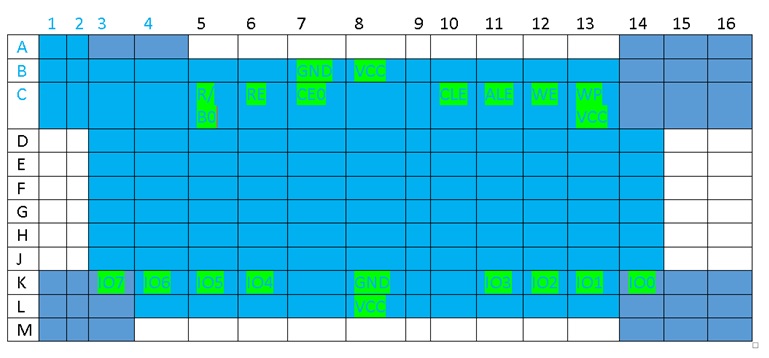

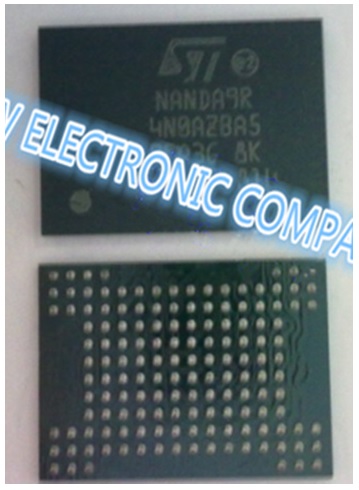

BGA149
正如我们所见，它只有一个通道，然后需要同时焊接所有引脚。
基本上这种存储芯片是放在容量很小的中国闪存盘里的。
例如，我们有一个案例金士顿DT101 G2 4 GB(实际容量为128 MB)。
！请注意，在这种情况下需要焊接内存芯片的WP线到VCC。
有关引脚的更多细节，您可以在ONFI规范文件中阅读。它可以在您的UpdateBox中找到。
正如我们所见，它只有一个通道，然后需要同时焊接所有引脚。
基本上这种存储芯片是放在容量很小的中国闪存盘里的。
例如，我们有一个案例金士顿DT101 G2 4 GB(实际容量为128 MB)。
！请注意，在这种情况下需要焊接内存芯片的WP线到VCC。
有关引脚的更多细节，您可以在ONFI规范文件中阅读。它可以在您的UpdateBox中找到。
